Referenciák
Korábbi statikai tervezési, kiviteli tervezési és BIM-modellezési munkák különböző épülettípusokon.
01

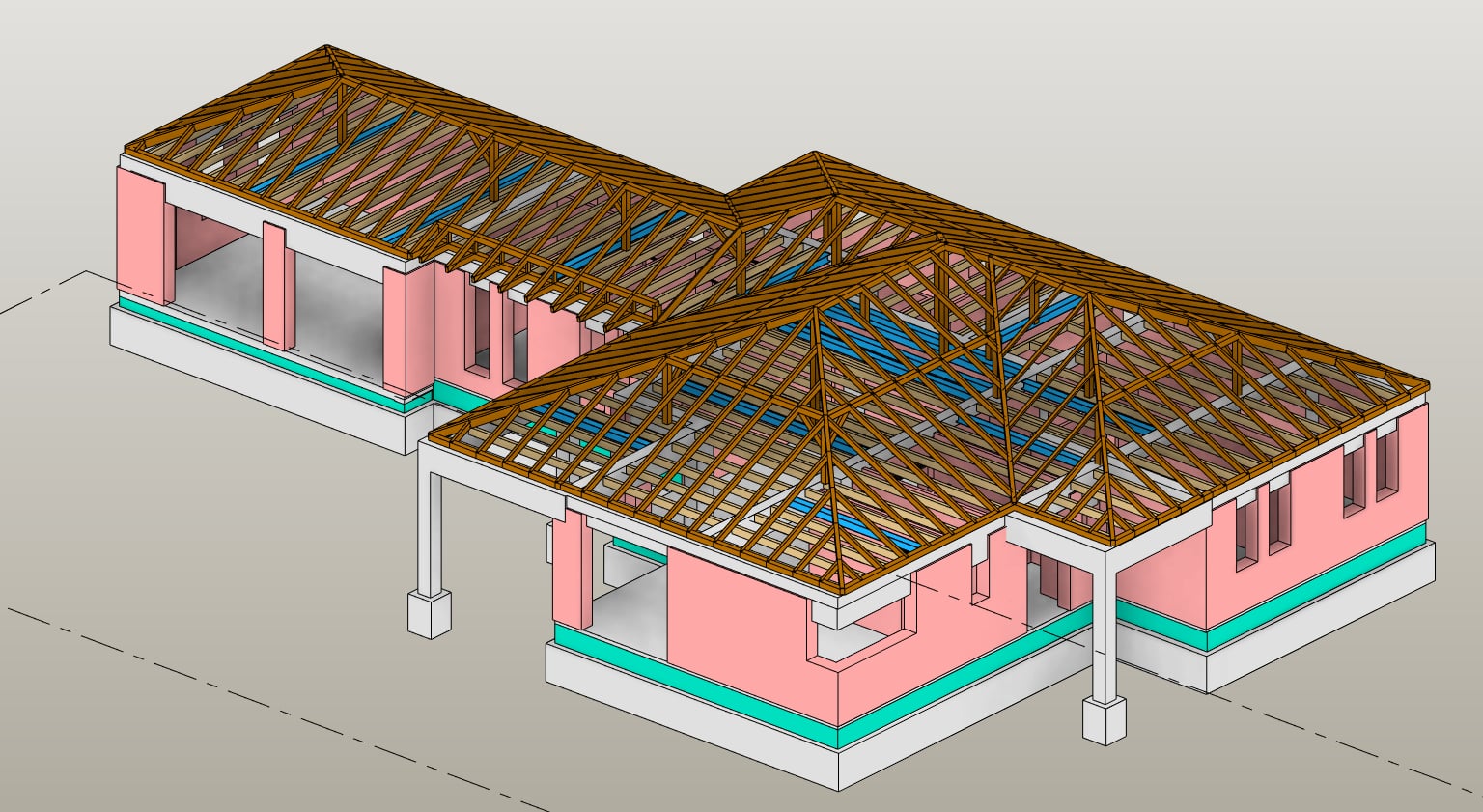

Családi ház, Dorog
Statikai tervezés / Kiviteli tervek

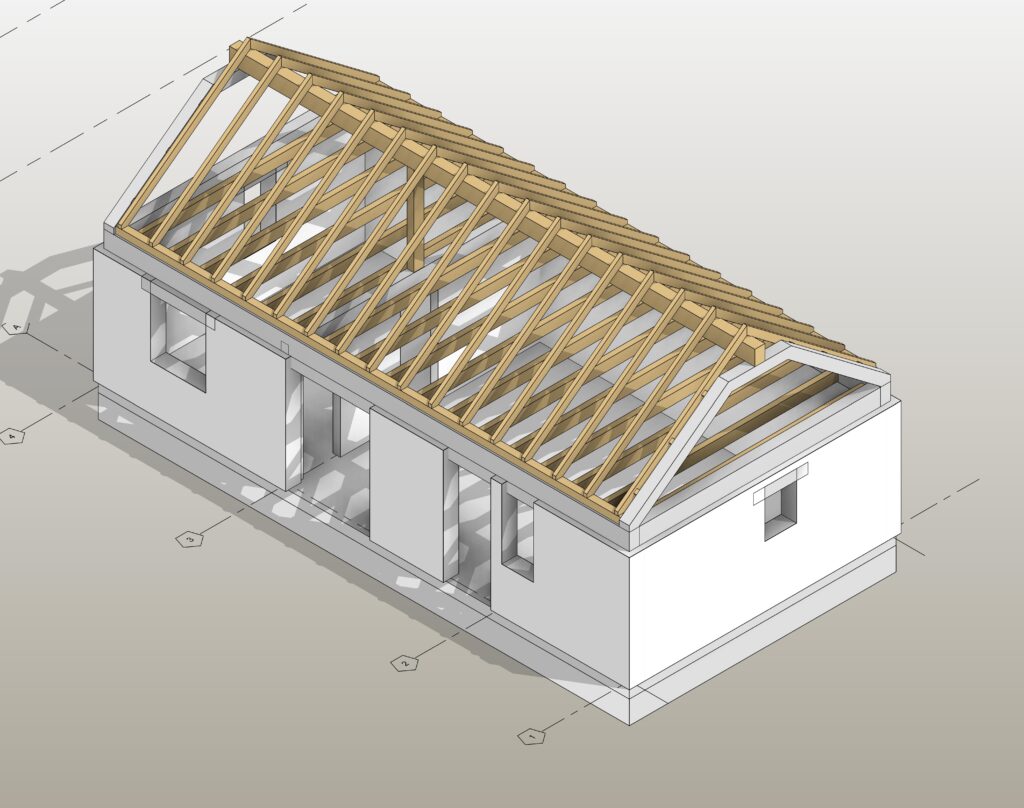

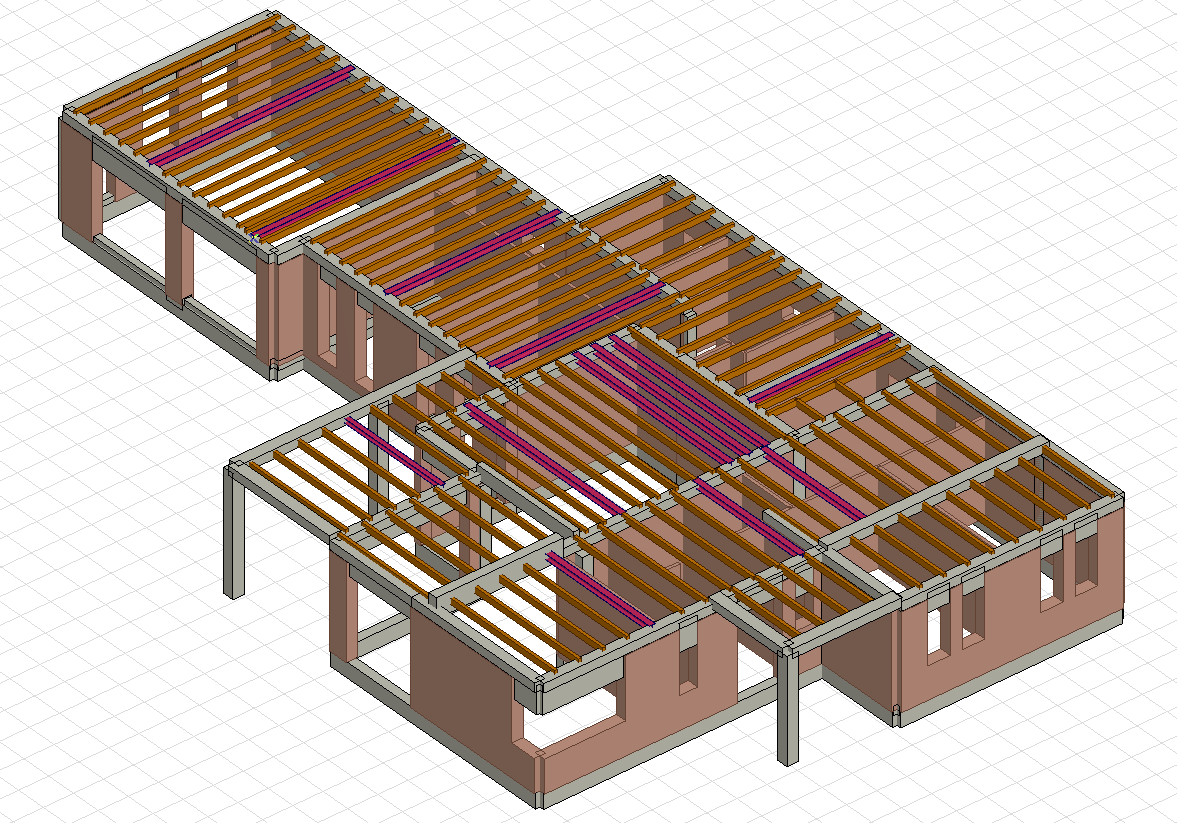

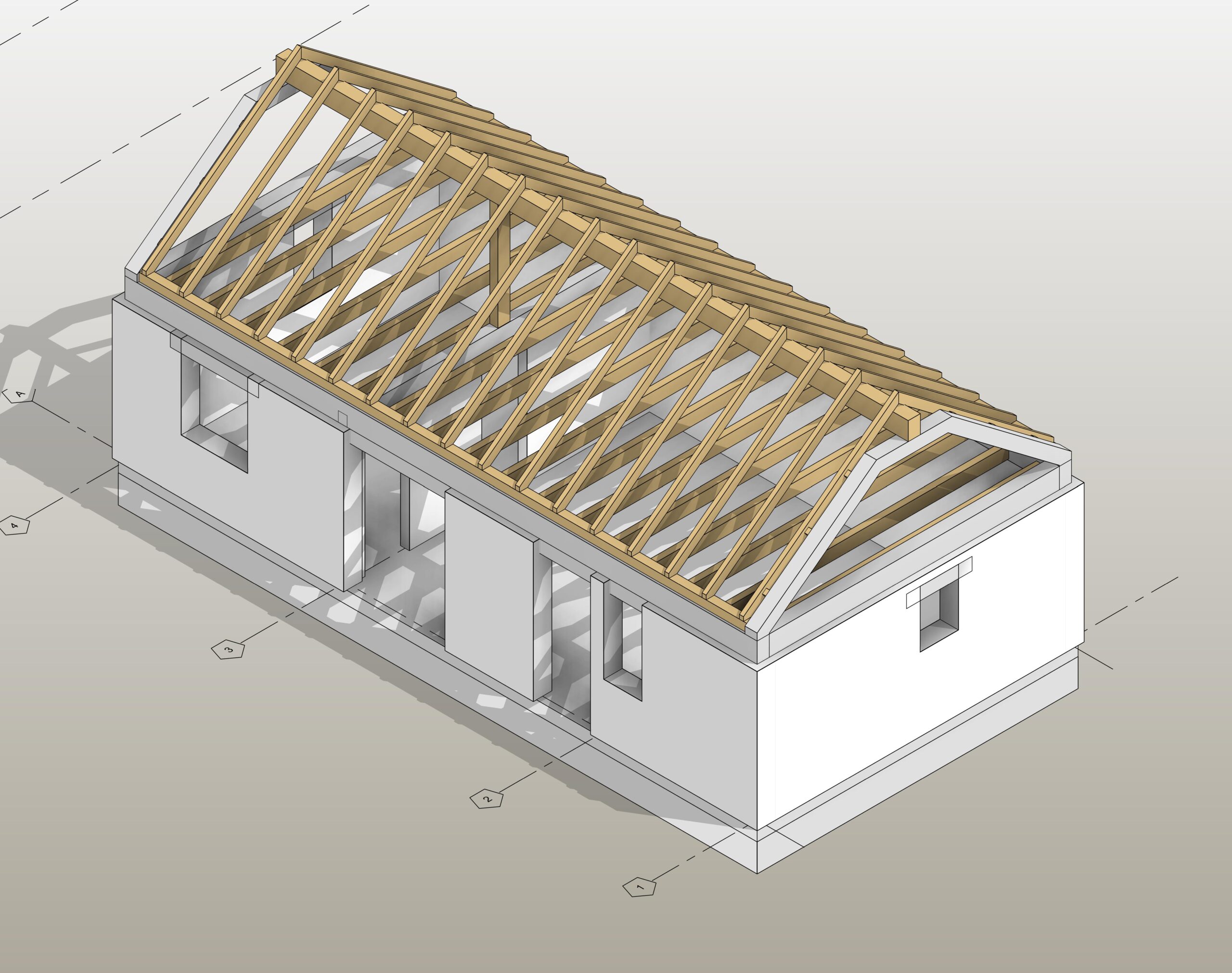

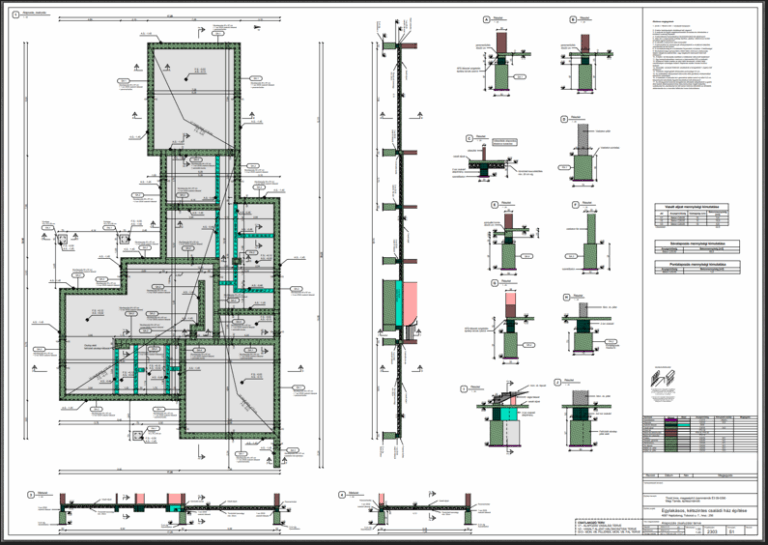

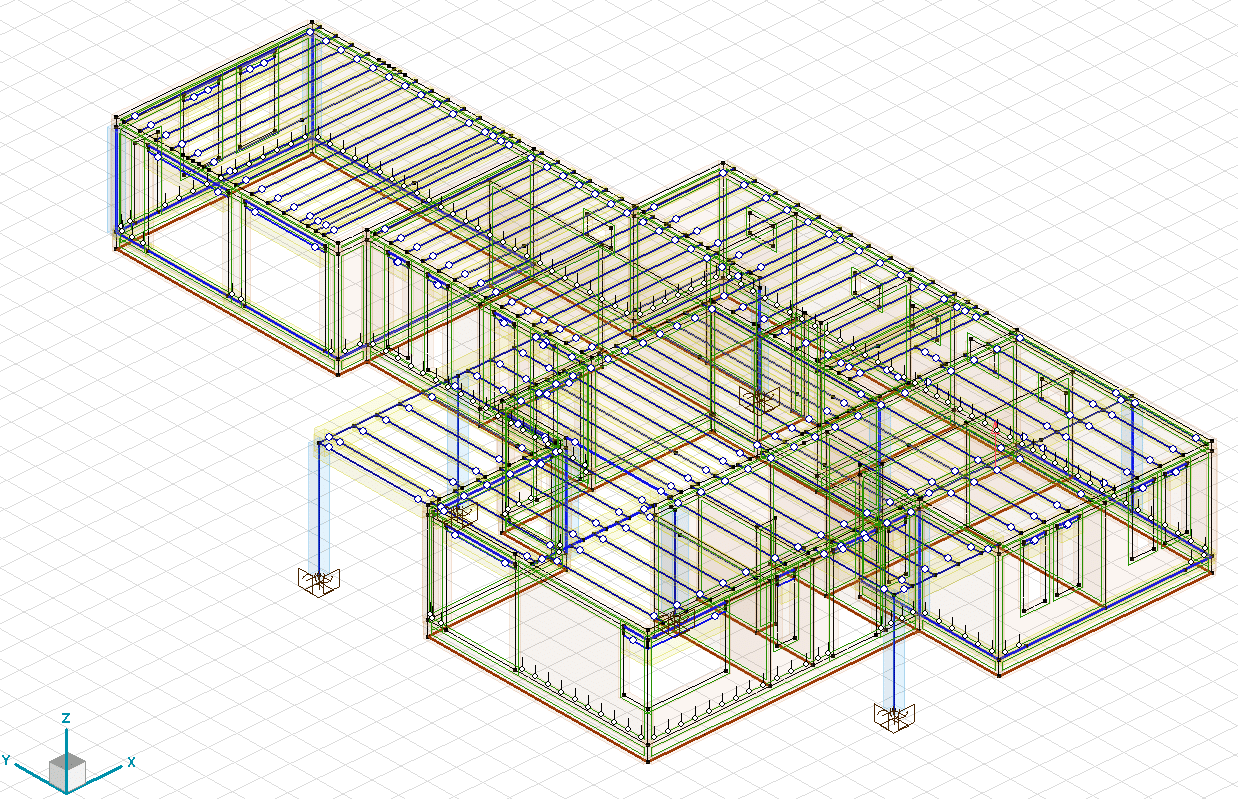

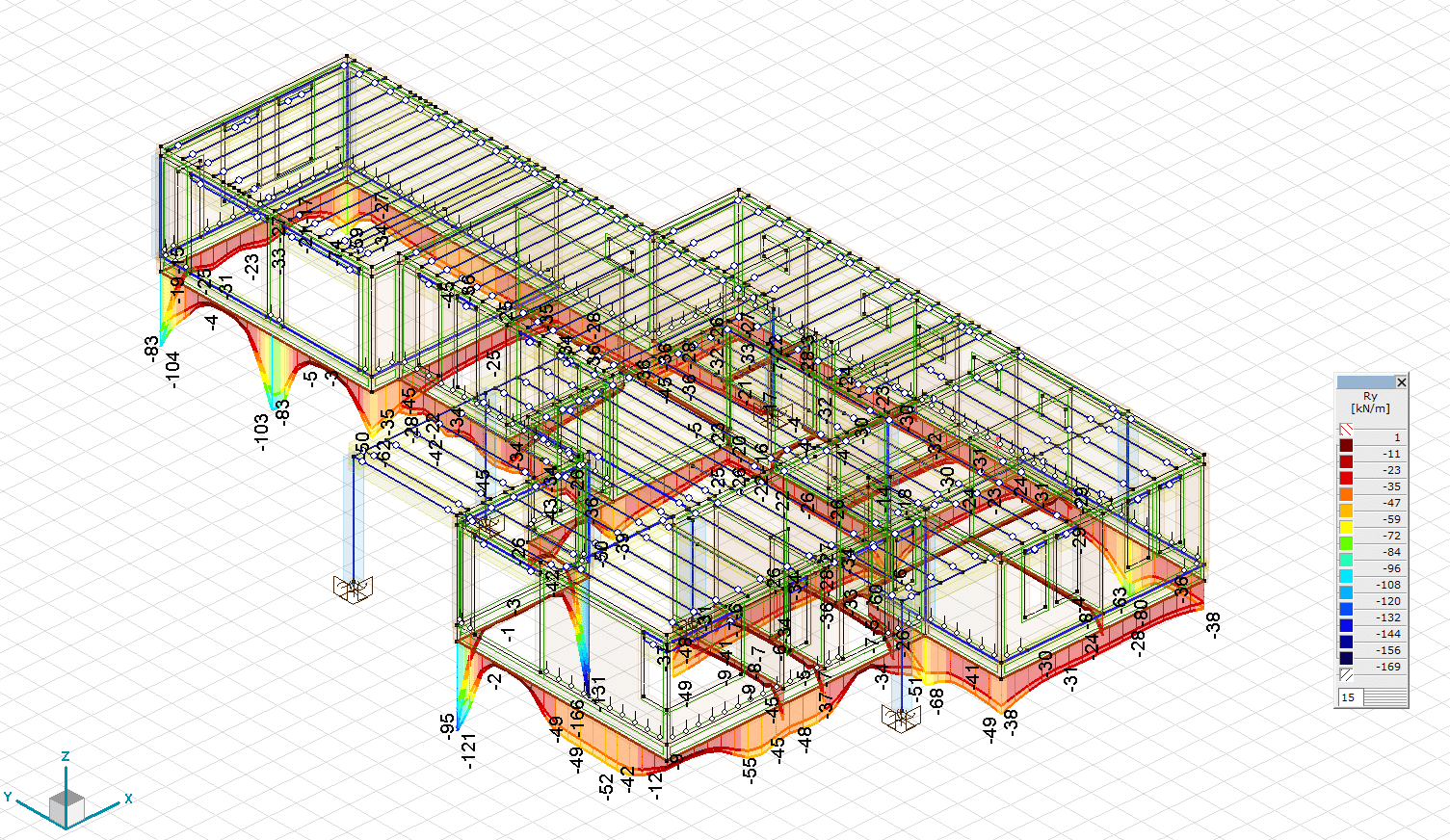

A képen látható földszintes, alápincézetlen, hagyományos építési technológiával épülő családi ház komplett statikai kiviteli tervdokumentációját 2025-ben készítettem el. A fő tartószerkezet monolit vasbeton sávalapozással, Porotherm teherhordó falazattal és vasbeton koszorúval került kialakításra. A fagerendás födémet a tetőszerkezetet tartó székoszlopok letámasztásainál acélgerendákkal kellett megerősíteni. A fedélszék szintén a kiviteli tervezés részét képezte. A statikai számítások során a hatályos Eurocode szabványok és Nemzeti Mellékletek voltak az irányadók. A szerkezeti anyagmennyiségek (beton, zsalukő, faanyag és acélgerendák) nagy pontossággal kerültek meghatározásra a tervezési modellből, így a kivitelezési költségek jól ütemezhetőek voltak.
02
4-lakásos társasház, Németország
Kiviteli tervek

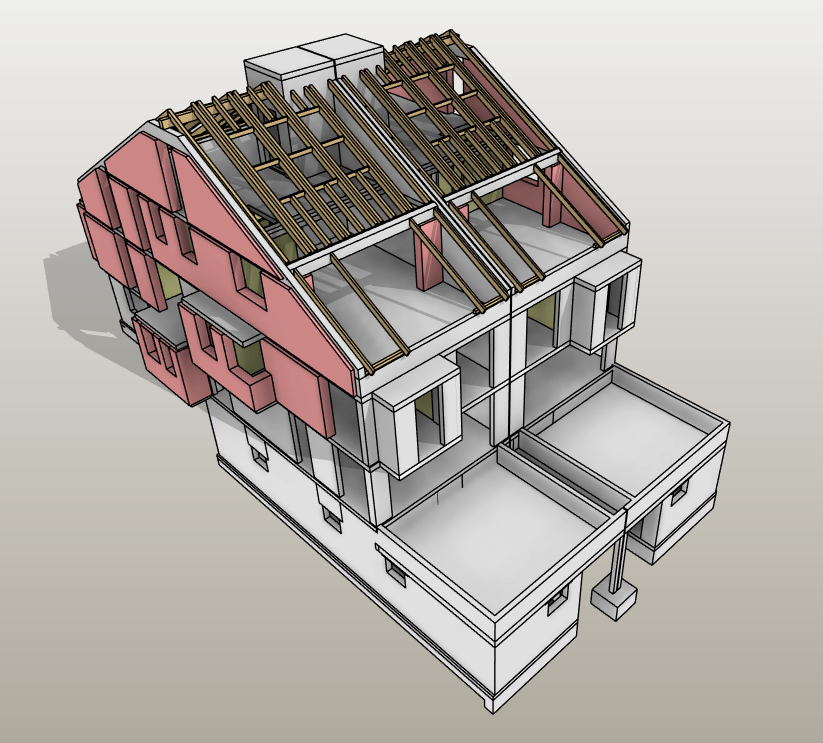

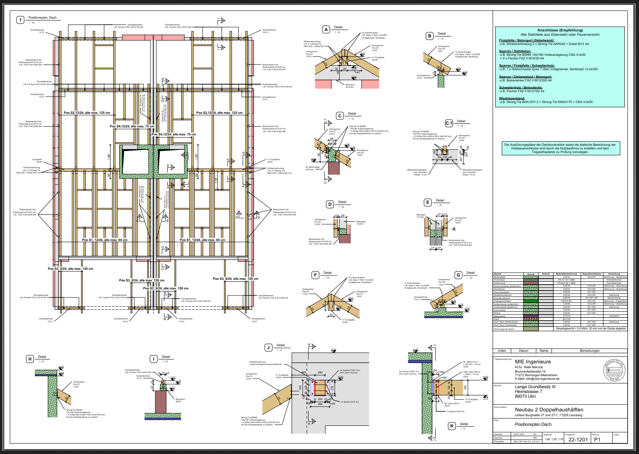

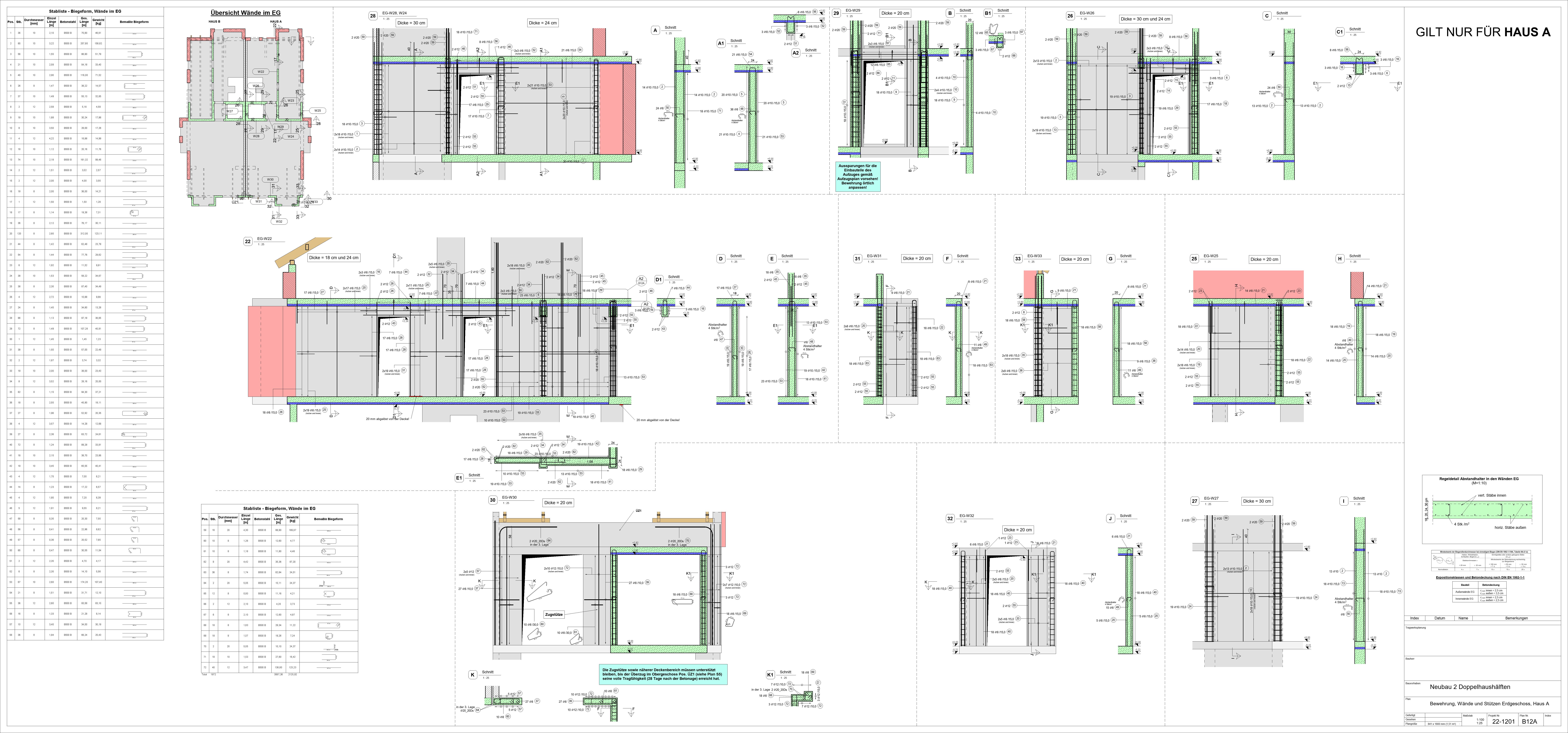

2023-ban egy németországi, 4-lakásos ikerház kiviteli terveinek elkészítésével bíztak meg. Az épület síkalapozással, monolit vasbeton pincefalakkal, teherhordó téglafalakkal és zsalupaneles födémekkel került megtervezésre. A 3D geometria felépítése után a statikus adatszolgáltatása alapján elkészítettem a vasbetonszerkezetek zsaluzási és vasalási terveit, illetve a fa fedélszék elrendezési rajzát. A tervekkel együtt a szerkezeti anyagok pontos mennyiségi kimutatását is megkapta a megrendelő, köszönhetően annak, hogy azok a virtuális modellből kerültek meghatározásra. A tervezési folyamat közben fellépő építészeti és gépészeti módosítások rajzi lekövetése nem okozott problémát, ugyanis a 3D modellből származtatott tervlapok a geometria módosítása után automatikusan frissültek.
03
Családi ház, Kótaj
Kiviteli tervek
A munka során a földszintes, fafödémes és hagyományos fa fedélszékes családi ház statikai kiviteli tervrajzainak elkészítése volt a feladatom. A modellt nagy részletességgel hoztam létre (kávaszigetelések, előregyártott áthidalók, szelemencsavarok, acélszerkezetű előtető) statikus és építész adatszolgáltatás alapján, így a megrendelő által kért kisebb változtatások rövid határidővel bedolgozásra kerültek és a kivitelezés rendben lezajlott.
04

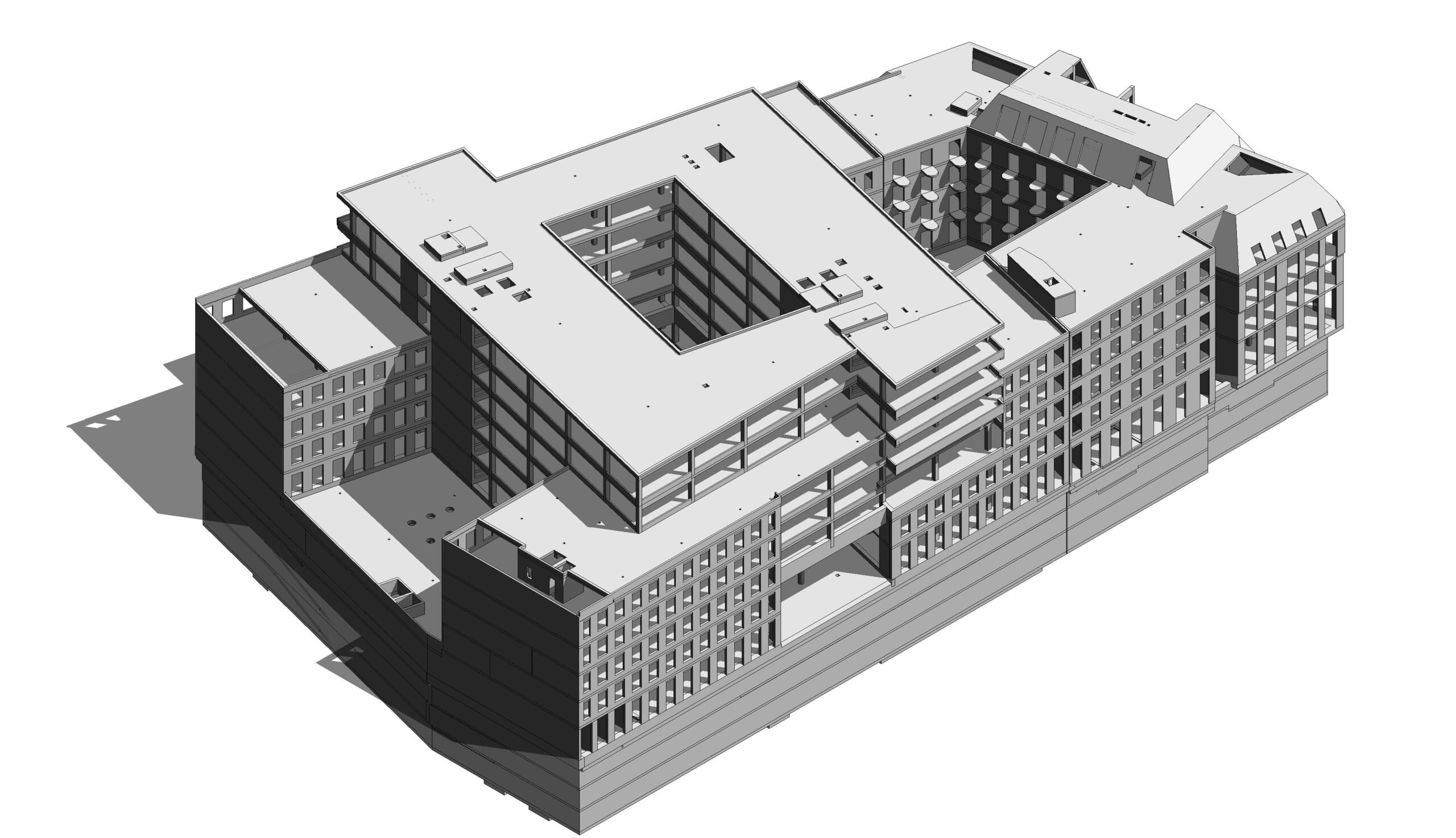

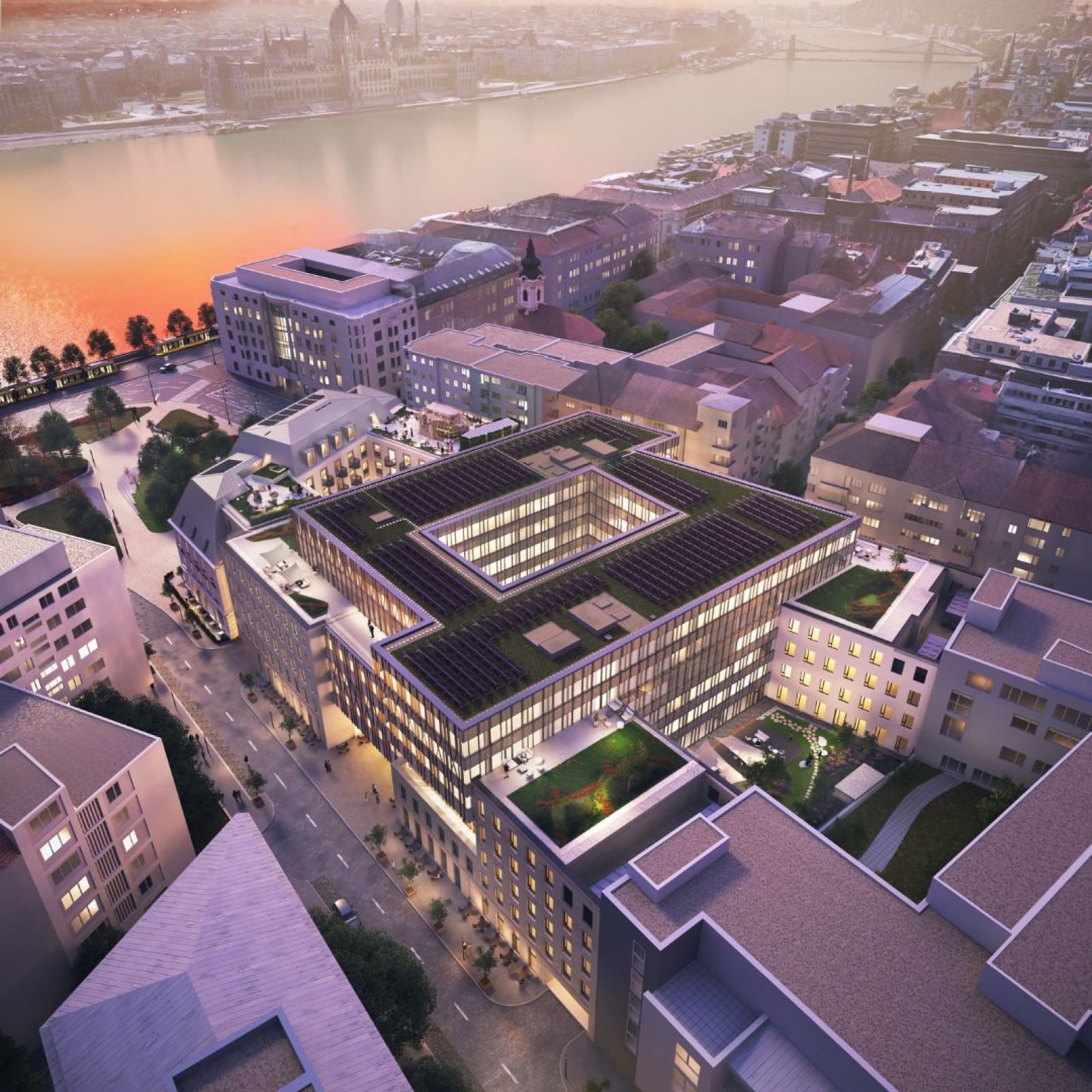

Hotel és irodaház, Budapest
BIM-modellezés

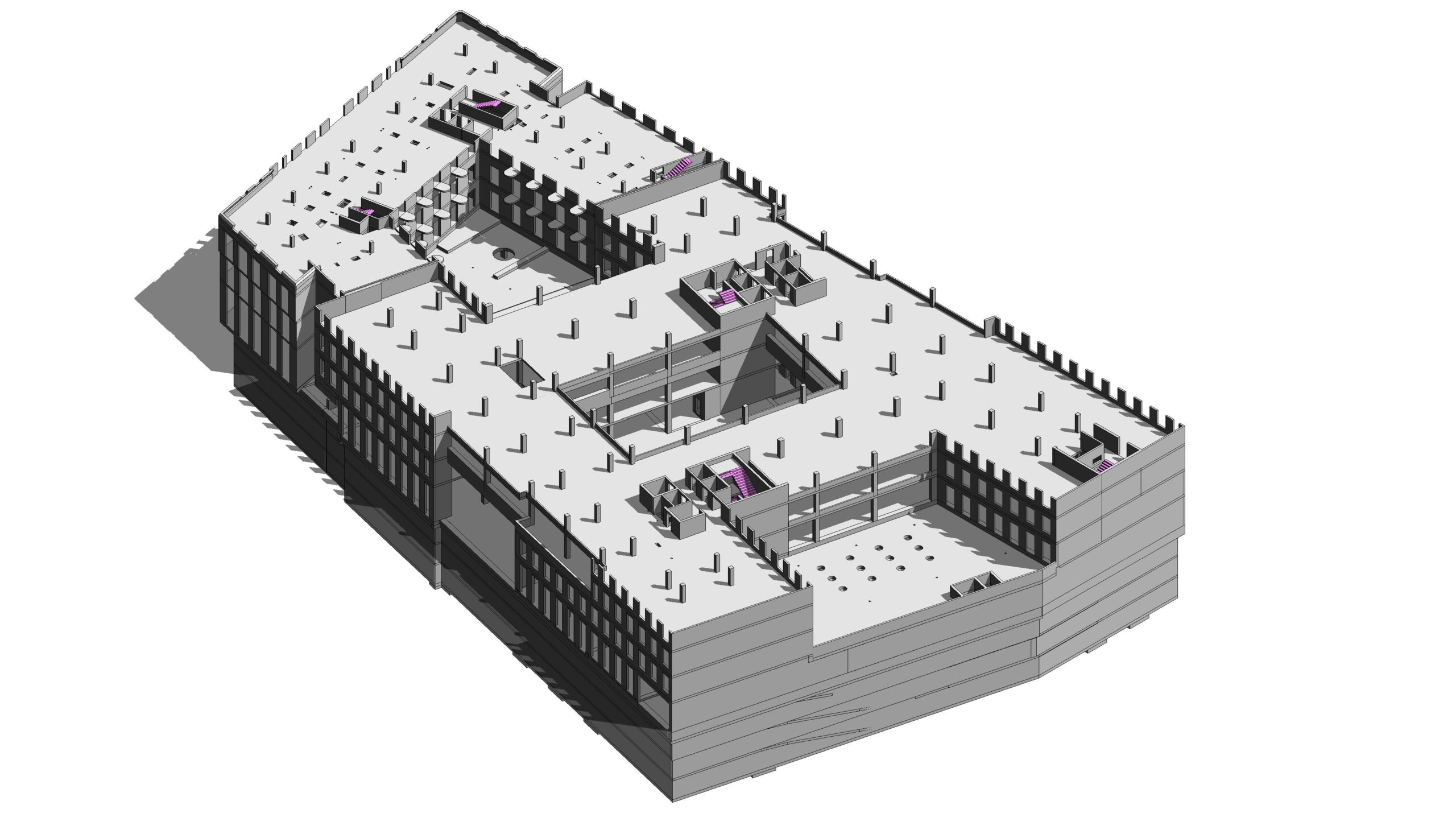

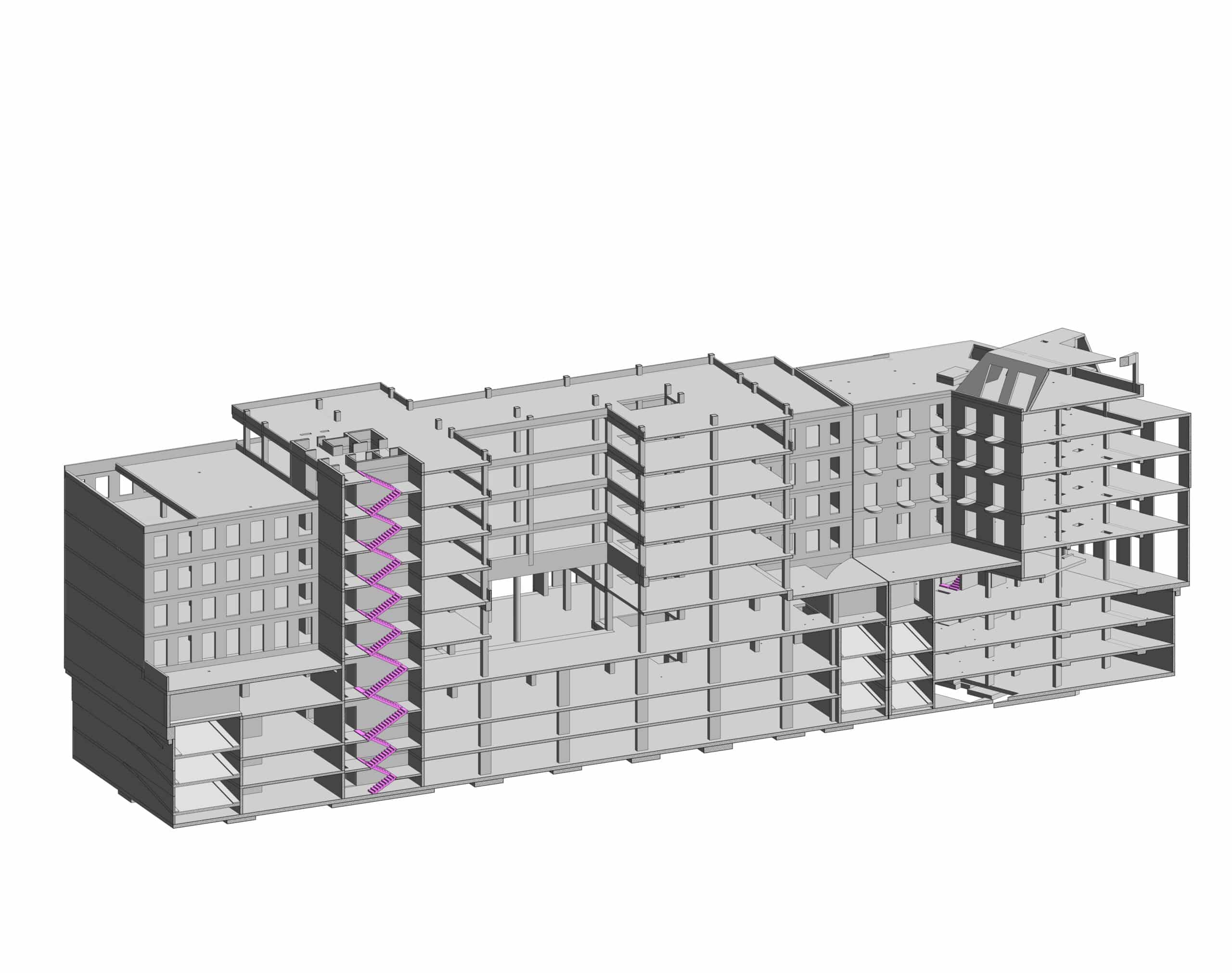

2022-ben egy fővárosi hotel -és irodaépület tervezési projektjében vehettem részt: a statikai kiviteli tervek alapján készítettem el az épületegyüttes tartószerkezeti megvalósulási BIM-modelljét. Az épület nagy mérete, illetve a különböző szinteltolások és szerkezeti kialakítások (rámpák, előregyártott lépcsők) jelentették a legnagyobb kihívást a munka során. Megrendelői igény volt, hogy a modellnek tartalmaznia kellett a fővállalkozó által a BIM Kiviteli Tervben meghatározott, szerkezeti elemekre vonatkozó paramétereket (pl. anyagminőségek, beépített lemezek típusa, mennyiségek, kivitelező alvállalkozó stb.). A korszerű BIM-szoftverek által létrehozott modellt az épület elkészültét követően az épületüzemeltetés használja fel.
